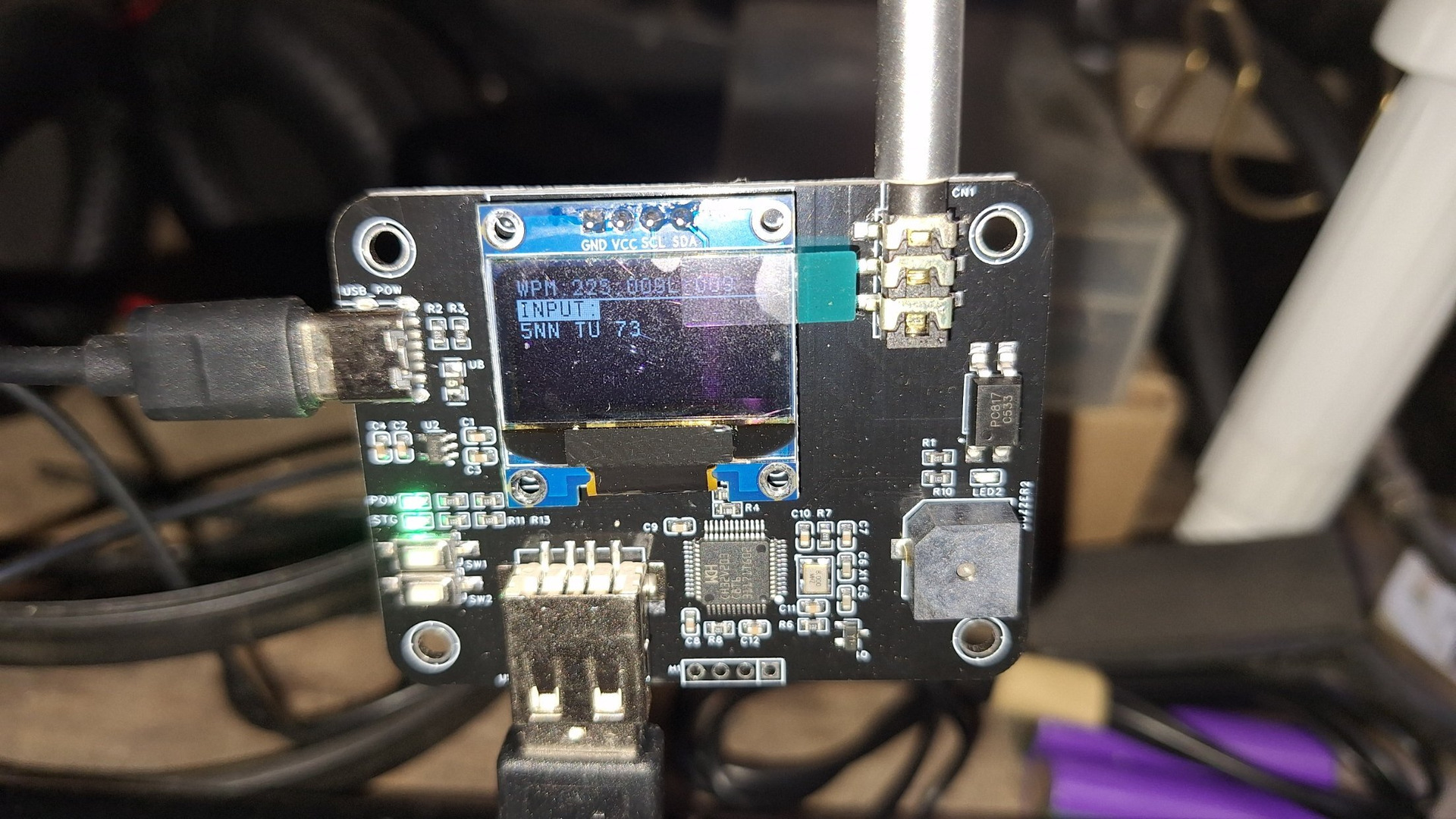

CW електронен контролер с клавиатура

CW електронен контролер за манипулиране | Интерфейс за морзова азбука | Съхранение на съобщения и контрол на скоростта

Описание на продукта
Професионален CW контролер за манипулиране, който преобразува стандартния вход от компютърната клавиатура в сигнали с морзова азбука за радиопредаване. Разполага със съхранение на съобщения, регулируем контрол на скоростта, визуален дисплей за обратна връзка и вграден звуков сигнал. Идеален за радиолюбители, CW обучение и състезателни операции, изискващи ефективно генериране на морзова азбука.

Основни характеристики

Интерфейс на клавиатурата: Свържете стандартна компютърна клавиатура за интуитивно CW въвеждане

Съхранение на съобщения: 12 програмируеми банки за съобщения (клавиши F1-F12)

Контрол на скоростта: Регулируемо WPM с фина/груба настройка

Два режима на работа: Незабавно изпращане (режим A) и изпращане в буфер (режим B)

Визуална обратна връзка: LCD дисплеят показва скорост, състояние на буфера и настройки

Аудио изход: 3,5 мм жак за радио връзка + вграден зумер за упражнения

Технически спецификации

Вход: Стандартна USB/PS2 компютърна клавиатура

Изход: 3,5 мм аудио жак за радио манипулация

Дисплей: LCD с индикатори за състояние

Съхранение на съобщения: 12 банки (F1-F12), общ капацитет ~1000 знака

Диапазон на скоростта: Регулируемо WPM

Захранване: Обикновено 5V USB

Индикатори на дисплея

WPM: Текуща скорост на изпращане

S: Текуща позиция на CW изхода

L: Обща дължина на входа

B: Състояние на зумера (вкл./изкл.)

K: Състояние на връзката с клавиатурата

Режими на работа

Режим A (Незабавно изпращане):

Въвеждането от клавиатурата незабавно задейства CW предаване

Предаването продължава, докато опашката не завърши

Идеален за разговорни QSO

Режим B (Буферирано изпращане):

Въведените данни се съхраняват в буфера

Натиснете Enter, за да започнете предаването

Левият дисплей показва входния буфер, десният показва предаваното съдържание

Идеален за състезателен обмен и подготвени съобщения

Функции за управление

Регулиране на скоростта:

Клавиши ↑/↓: Регулиране на WPM с ±1

Клавиши ←/→: Регулиране на WPM с ±5

Функционални клавиши:

Клавиш 1: Включване/изключване на звуковия сигнал за тренировка (индикатор B)

Клавиш 2: Превключване между режим A/B

Backspace: Изтриване на неизпратени символи

Esc: Изчистване на всички символи и спиране на предаването

Ctrl+M: Достъп до менюто с настройки

Поддържани символи:

26 английски букви (A-Z)

10 цифри (0-9)

Пунктуация: { , . ? ! ; - + / = }

Управление на съобщения:

Запазване на съобщение: Въведете съобщение → Shift + F1-F12

Извикване на съобщение: Натиснете F1-F12

Максимална дължина: ~1000 знака на банка за съхранение

Разширени функции:

Регулируемо разстояние между думите

Поддръжка на цифрови кратки кодове

Оптимизации, ориентирани към състезания

Ръководство за свързване:

Свържете компютърната клавиатура към контролера

Свържете 3,5 мм аудио кабел към радиото

Захранване на контролера (обикновено 5V USB)

Изберете подходящ режим на радио вход

Ограничения и бележки:

Съвместимост на клавиатурата: Само стандартни клавиатури (някои може да изискват адаптация)

Без N-Key Rollover: Многократното едновременнo натискане на клавиши може да причини проблеми

Ограничение на знаците: Максимум 1000 знака на съобщение

Внимание при съхранение: Програмирайте съобщенията в режим B, за да избегнете случайно предаване
